2.软件架构设计与生命周期

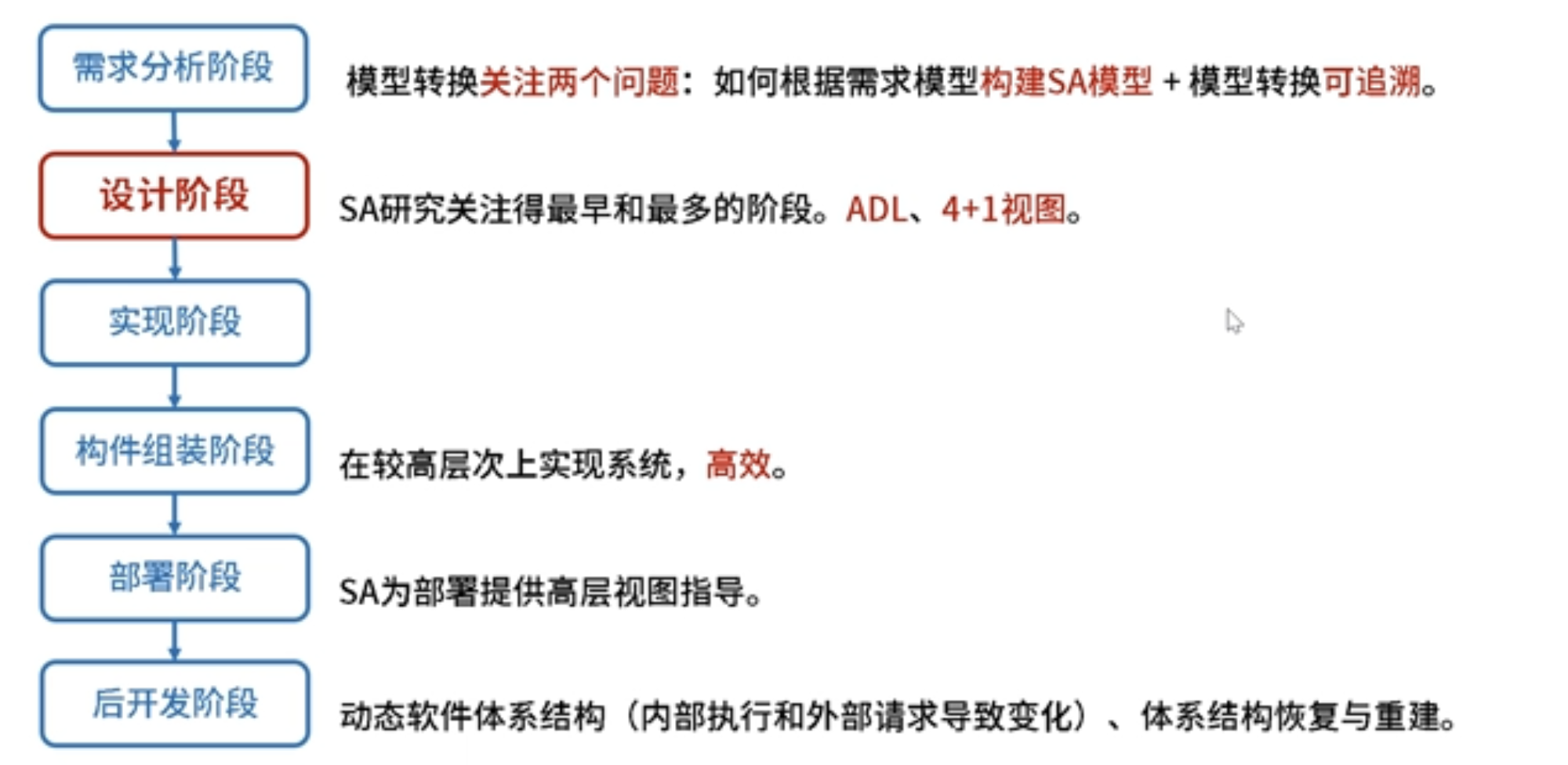

生命周期

架构为了支撑需求

需求分析阶段（在具体架构之前）

需求模型是逻辑模型，到架构设计阶段要转换为物理模型，模型转换需要关注两个问题

• 如何根据需求模型构建 SA【架构】模型
• 转换工程可以追溯（溯源）

设计阶段（架构设计属于设计阶段，有高层的架构设计，也有中层的设计模式等）

早期研究架构设计，后期研究架构内设计如何落地

这是 SA【架构】研究关注的最早和最多的阶段

需要关注 ADL 和 4+1 视图

实现阶段

把设计的思想、逻辑落地

落地时配套构件的方法论

构件组装阶段

把各部分构件组装起来

部署

SA 为部署提供高层视图知道

后开发阶段（维护）

会涉及到架构优化、演化

动态软件体系结构（内部执行和外部请求导致变化）、体系结构恢复和重建

ADL（类似伪代码）

ADL 是一种形式化语言，在底层语义模型的支持下，为软件系统的概念体系结构建模提供了具体语法和概念框架

• C2SADL 【基于组件和消息的软件架构描述语言】
• Wright 【分布、并发类型的架构描述语言】
• ACME 【架构互换语言】
• UniCon 【基于组件和连接的架构描述语言】
• Rapide 【基于事件的架构描述语言】

三个基本元素

• 构件：计算或数据存储单元
• 连接件：用于构件之间交互建模的体系结构构造块及其支配这些交互的规则
• 架构配置：描述体系结构的构件与连接件的连接图

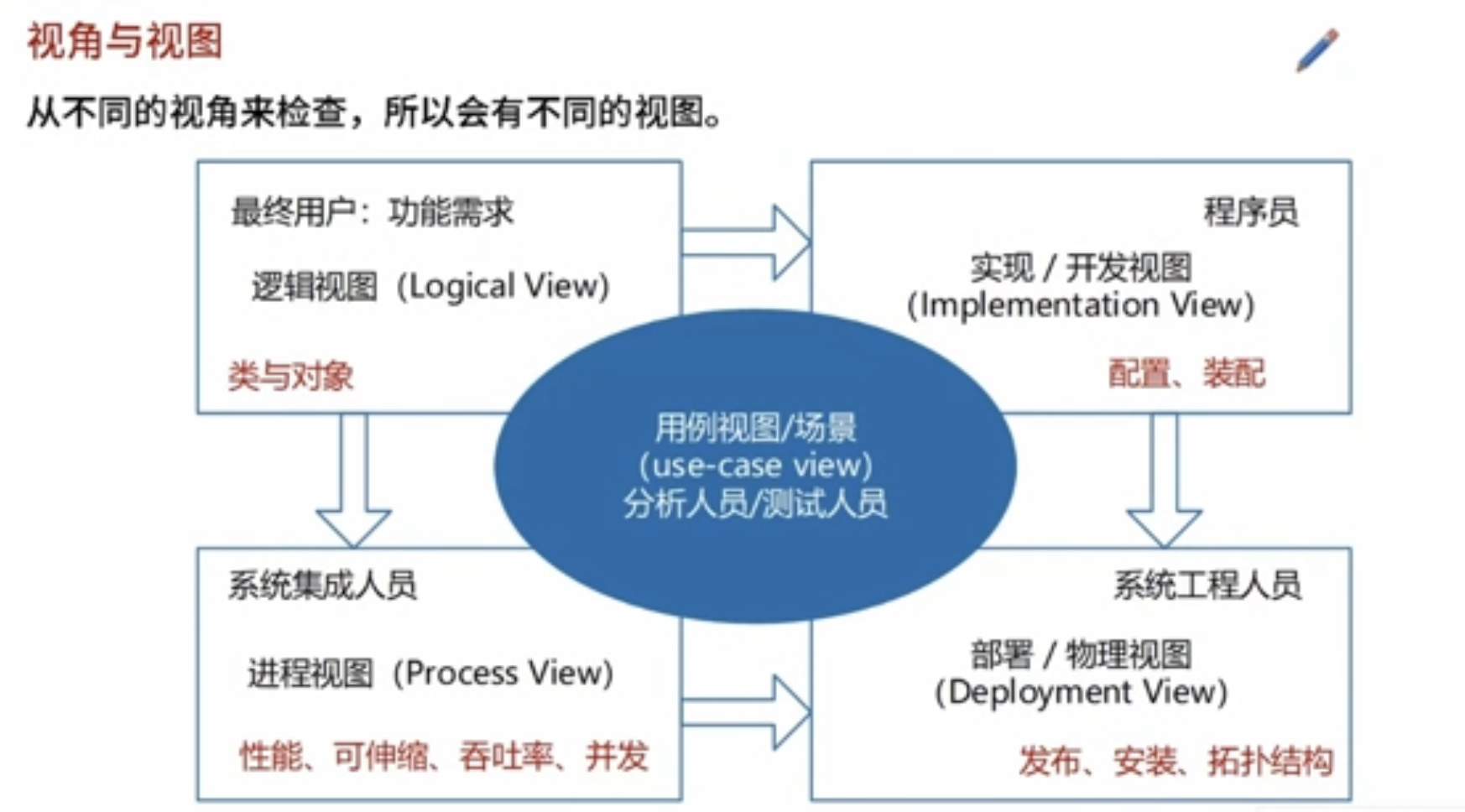

4+1 视图

架构是复杂的东西 需要从不同角度去看待（类似建筑中的电路图、设计图等）

视图可以降低架构呈现的复杂度

逻辑视图用到了类与对象（考试中可能不叫逻辑视图，是个抽象） （实现/开发）视图强调系统配置、装配（体现源代码结构） （进程/过程）视图强调并发、可伸缩、吞吐率 （部署/物理）视图对应发布、安装
