3、图

是一组元素的图形表示
类图、用例图、对象图都是对系统的静态方面进行建模
序列图和通信图、状态图是对系统的动态方面进行建模

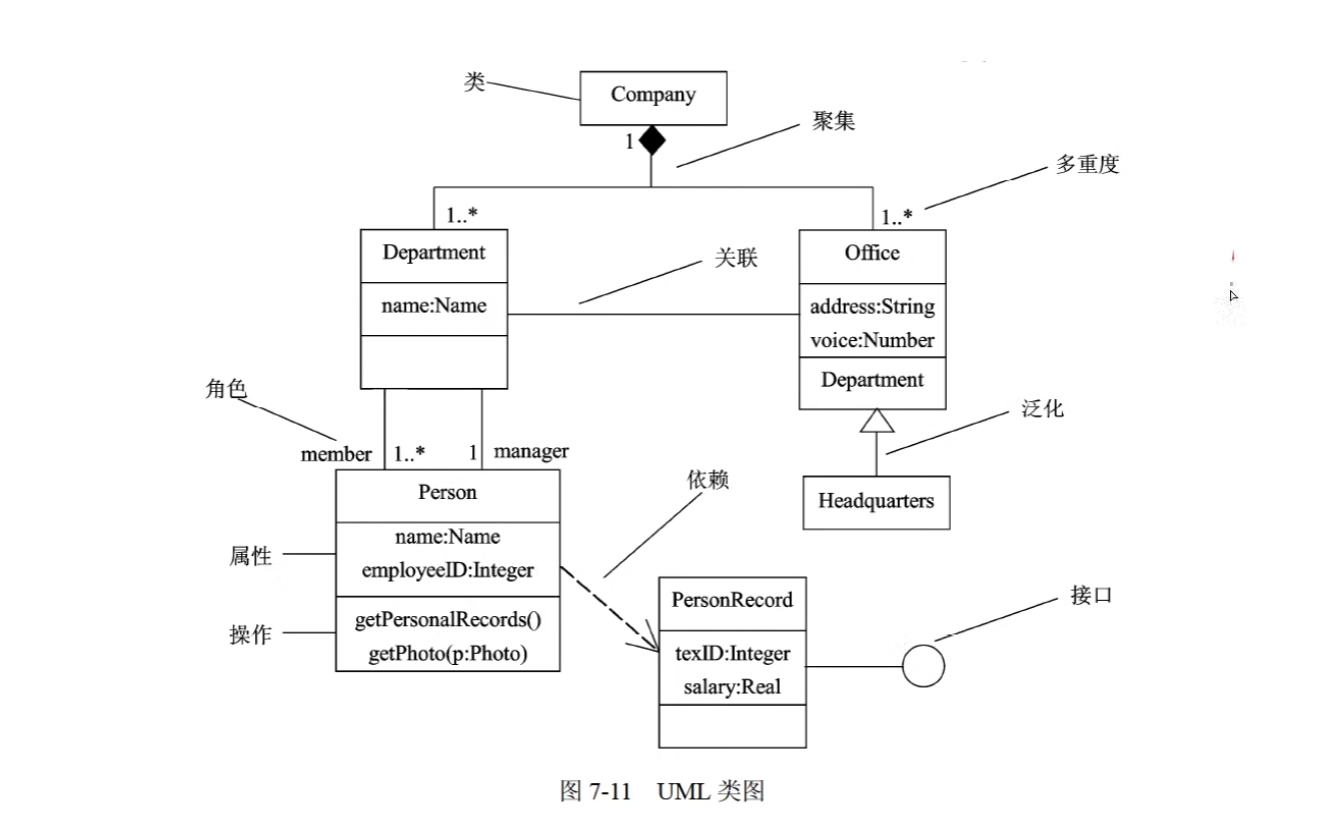

类图

展现了一组对象、接口、协作和它们之间的关系。是建模中最常见的图
对系统静态设计视图建模，支持系统的功能需求
对系统的词汇、简单的协作、逻辑数据库模式建模
通常包括：类、接口（少）、协作（少）、依赖泛化和关联关系
抽象类不能直接实例化

属性和方法前面会有修饰符

+：public
-：private
#：projected
～：package

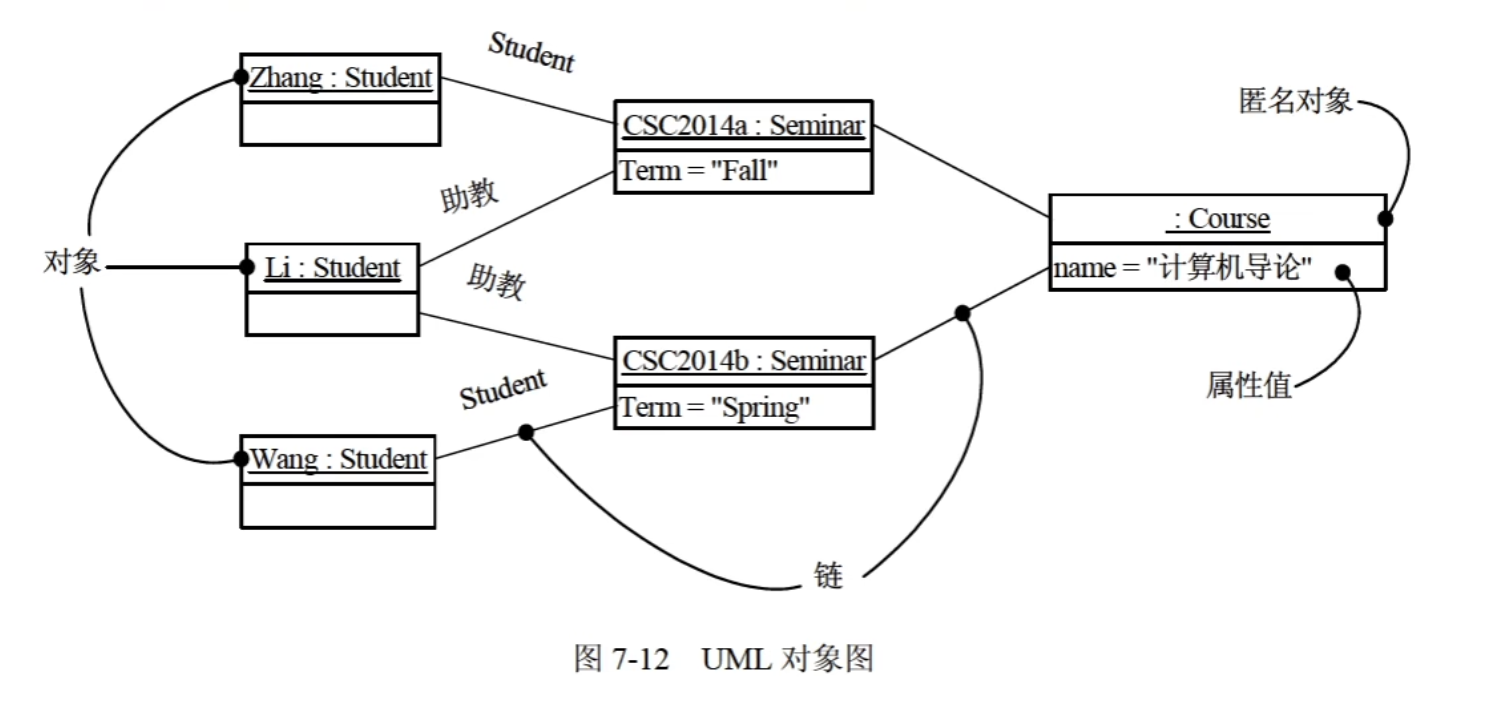

对象图

展现了某一时刻一组对象以及它们之间的关系
描述了类图中所建立的事物的实例
包括对象和链
矩形框中格式是对象名：类名

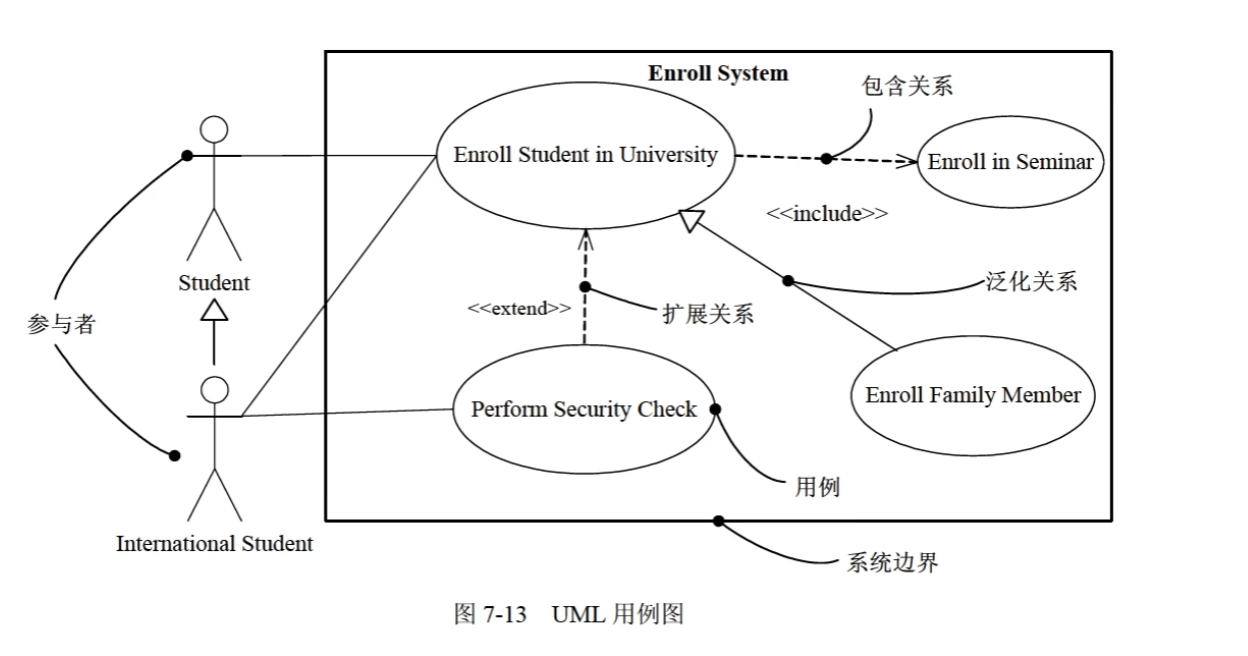

用例图

展现了一组用例（椭圆）、参与者（小人标志）以及它们之间的关系
用于对系统的静态用例视图（系统的语境、系统的需求）进行建模
包括用例、参与者、用例之间的扩展关系（<<extend>>）和包含关系(<<include>>)；参与者和用例之间的关联关系(直线连接)；用例与用例以及参与者与参与者之间的泛化关系（继承的反关系，空心三角指向父类）

包含关系

是用例和用例之间的关系
一个用例包含另一个用例
执行用例一定会执行被包含用例
是一个虚线箭头，上面写一个关键字<<include>>
箭头右边的是被包含用例，左边是基本用例

扩展关系

是用例和用例之间的关系
一个用例执行的时候，可能会发生一些特殊的情况或可选的情况，这种情况就是扩展用例（比如借书，超过还书期限就要罚款，罚款就是扩展用例）
是一个虚线箭头，上面写一个关键字<<extend>>
箭头右边的是被基本用例，左边是拓展用例

泛化关系

一般元素和特殊元素之间的关系，是参与者与参与者之间的关系；是用例与用例之间的关系
是一个实线带一个空心的三角
箭头右边是父类

概念

关联是参与者和用例之间的关系
包含
拓展都是用例和用例之间的关系
泛化是参与者与参与者、用例与用例之间的关系

交互图

对系统的动态部分进行建模
一张交互图表现的是一个交互，由一组对象和它们之间的关系组成个，包含它们之间可能传递的消息
交互图一般包含对象、链和消息

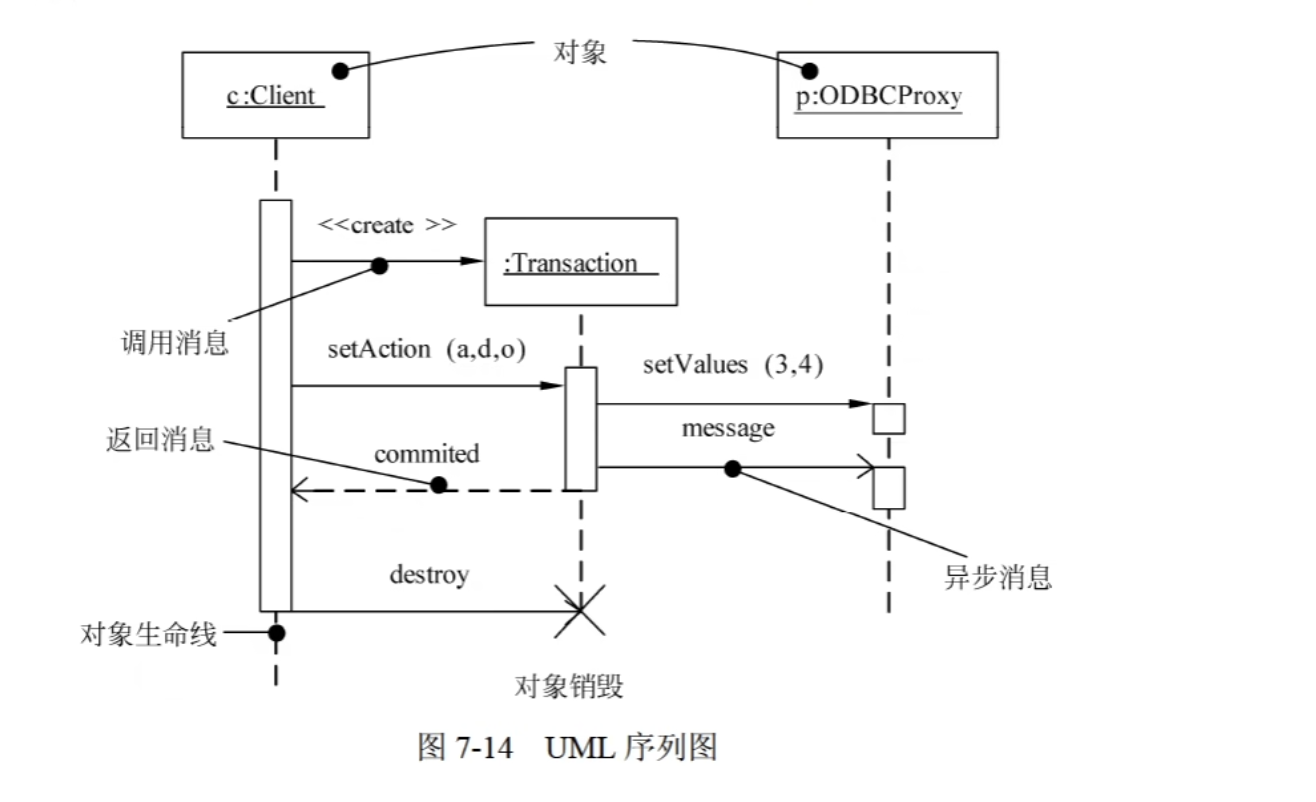

序列图（顺序图）

是场景的图形化表示
描述了以时间顺序组织的对象之间的交互活动，展示一个用例和多个对象的行为
把参加交互的对象放在图的上方（对象名：类名）
对象可以在交互中创建
把发起交互的对象放在左边，下级对象放在右边，把这些对象发送和接受的消息沿垂直方向按时间顺序从上到下放置
差表示对象销毁
序列图有生命线（一个对象一条生命线，是一条垂直的虚线），表示一个对象在一段时间内存在
序列图有控制焦点（一个瘦高的矩形），表示一个对象执行一个动作所经历的时间段
序列图有四类消息
- 同步消息：发送以后需要等待消息返回
- 异步消息：发送以后不需要等待消息返回
- 调用消息（实线箭头）：A 对象向 B 对象发送消息，指向谁谁需要实现特定方法
- 返回消息（反方向虚线箭头）：从右往左的消息

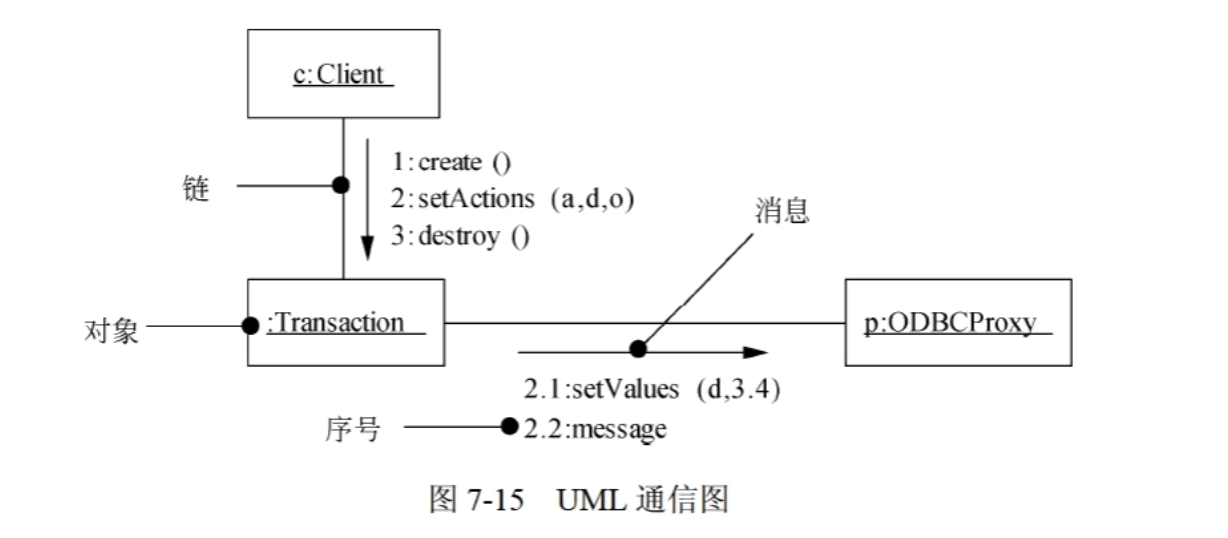

通信图（协作图）

强调收发消息对象的结构组织
将参与交互的对象作为图的顶点，把连接对象的链表示为图的弧，最后用对象发送和接受的消息来修饰这些链
通信图有路径（在链的末端加上路径构造型）：local（局部）、parameter（参数）、global（全局）、self（自身）
通信图有顺序号（会给消息前面加数字前缀，为了显示嵌套可以使用带小数点的号码（1 表示第一个消息，1.1 表示嵌套在消息 1 中的第一个消息））
和顺序图可以相互转换

状态图

展现了一个状态机
由状态、转换、事件和活动组成
是一个动态图，一种对象的行为进行建模

状态和活动

状态是任何可以被观察到的系统行为模式，分为简单状态和组合状态
一个状态代表系统的一种行为模式
有初态（黑实心圆）、终态（黑圆点加一个圆）和中间状态（圆角四边形，可以用两条水平线分成上中下 3 个部分，上面是状态的名称，下面是活动表）
活动表有若干动作组成，格式如下：事件名 / 动作表达式，常用的是 entry（进入该状态的动作，立即执行）、do（指定在该状态下的动作，占有有限事件，并可以中断的工作）、exit（指定退出该状态的动作，立即执行）
状态之间为状态转换（箭头线表示），箭头上的事件发生时，状态转换开始
初态只能有一个，终态可以是 0 或多个

转换和事件

事件是在某个特定时刻发生的事情
引起系统作动作或从一个状态转换到另一个状态的外界事件的抽象
状态的变迁是事件触发的，事件要包括两个状态
如果箭头上没有标明事件，就说明在源状态的内部活动执行完之后自动触发转换
活动（动作）可以在状态内执行，也可以在状态转换（迁移）时执行
转换的格式为：触发事件【监护条件（是一个布尔表达式）】 / 动作监护条件决定状态转换

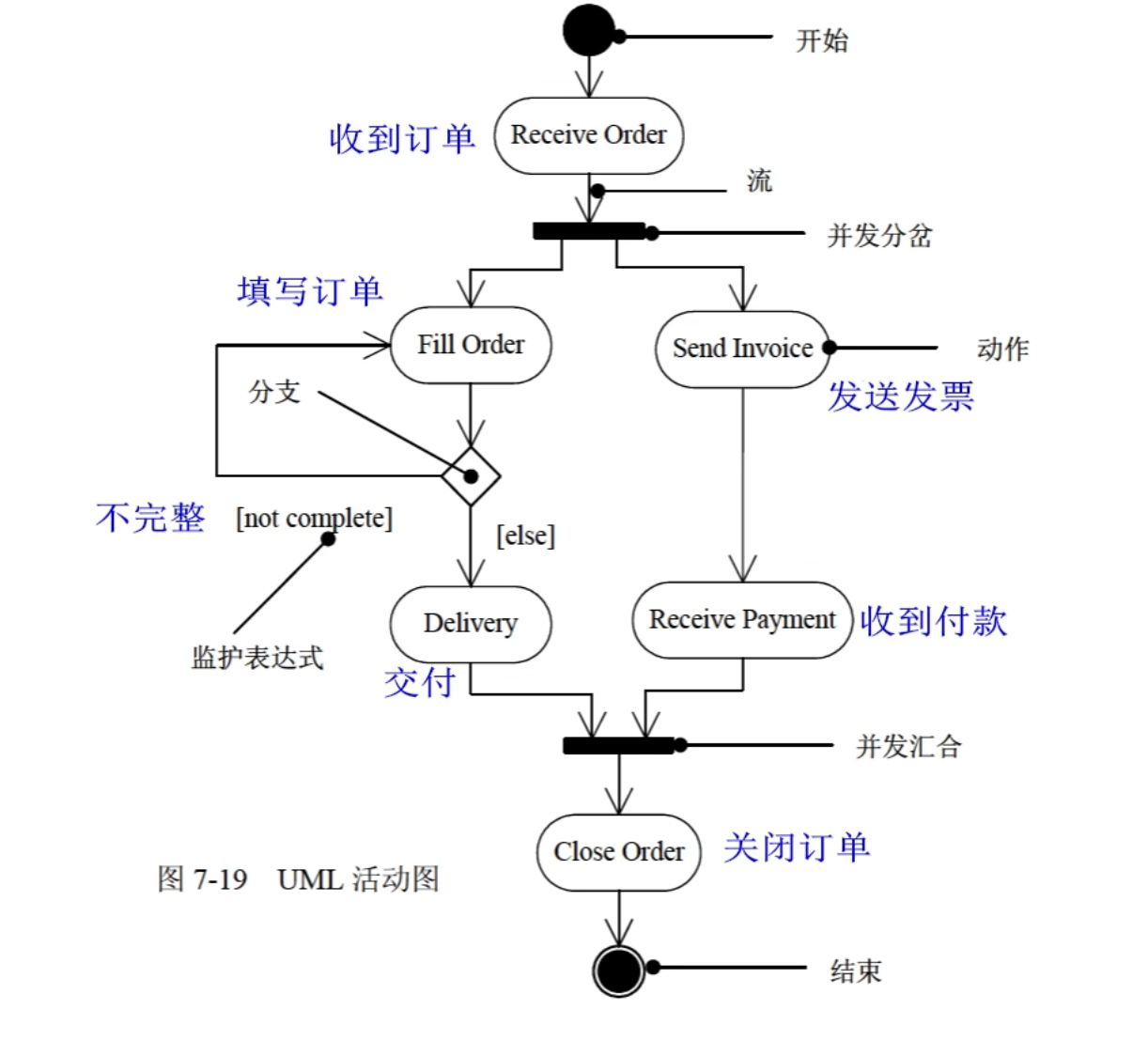

活动图

一种特殊的状态图
展现了从一个活动到另一个活动
专注于系统的动态视图
对复杂用例中的业务处理流程进行建模
并发分岔后可以同时执行

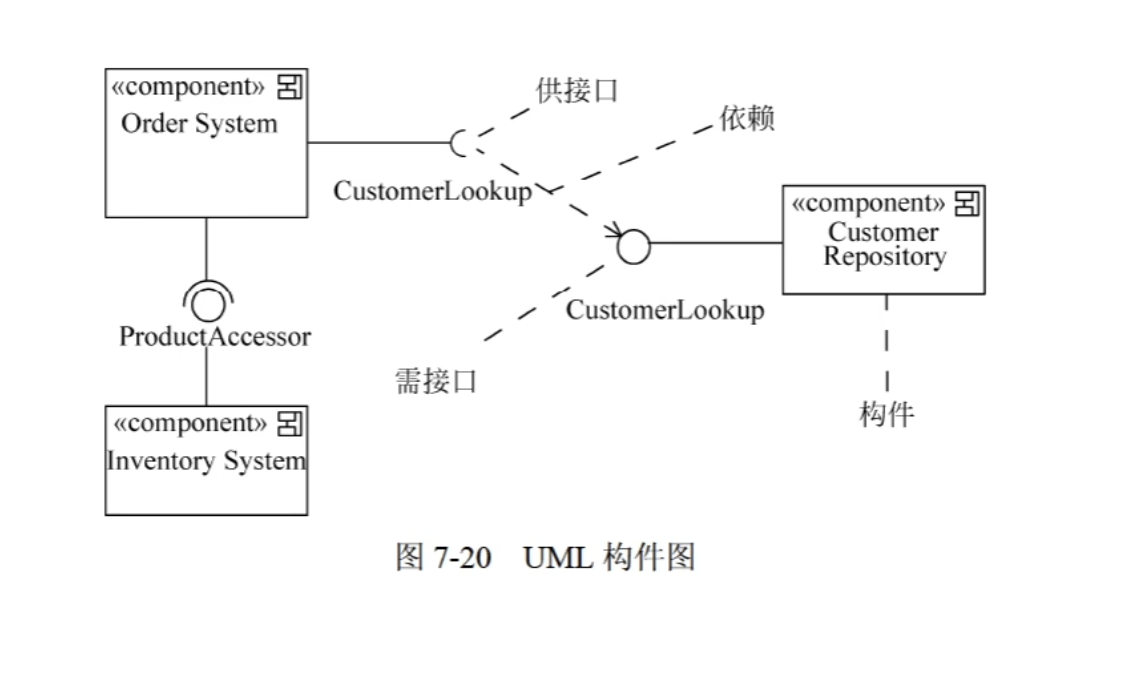

构件图（组件图）

展现了一组构件之间的组织和依赖
专注于系统静态展现视图
与类图相关，把构件映射为一个或多个类、接口、协作

构件会有一个标记，类似一个大矩形和两个小矩形

供接口：依赖于需接口
需接口

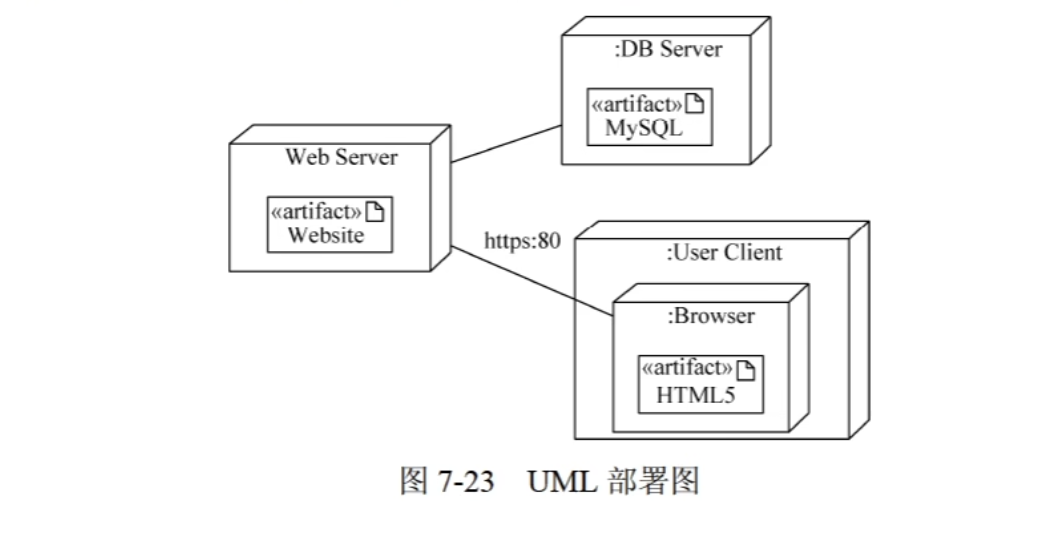

部署图

面向对象系统的物理方面的建模方法
展现了运行时处理结点以及其中构件的配置
展现了软件和硬件之间的关系，在实施阶段使用

总结

静态建模：类图、对象图、用例图
动态建模：序列图（顺序图、时序图）、通信图、状态图、活动图
物理建模：构件图、部署图
交互图：序列图、通信图
